一、概述

35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜均為單芯電纜，電纜金屬護層一端三相互聯并接地，另一端不接地，當雷電波或內部過電壓沿電纜線芯流動時，電纜金屬護層不接地端會出現較高的沖擊過電壓，或當系統短路事故電流流經電纜線芯時，其護層不接地端也會出現很高的工頻感應過電壓。上述過電壓可能擊穿電纜外護層絕緣，造成電纜金屬護層多點接地故障，影響電力電纜正常運行減少電纜使用壽命。

通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜金屬護層一端直接接地，另一端則須通過保護器接地。如果線路較長，還應將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。

二、產品用途

裝置連接于電纜護層與地之間。

電纜護層直接接地箱，內部含有連接銅排、銅端子等，用于電纜護層的直接接地。

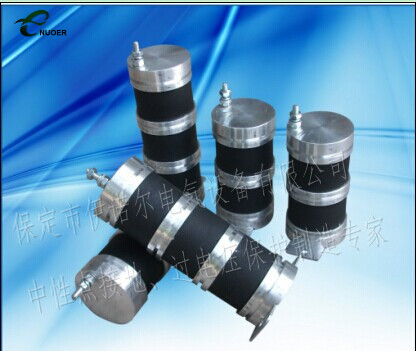

電纜護層保護接地箱和電纜護層交叉互聯接地箱內含電纜護層保護器、連接銅排、銅端子等，用于電纜護層的保護接地。

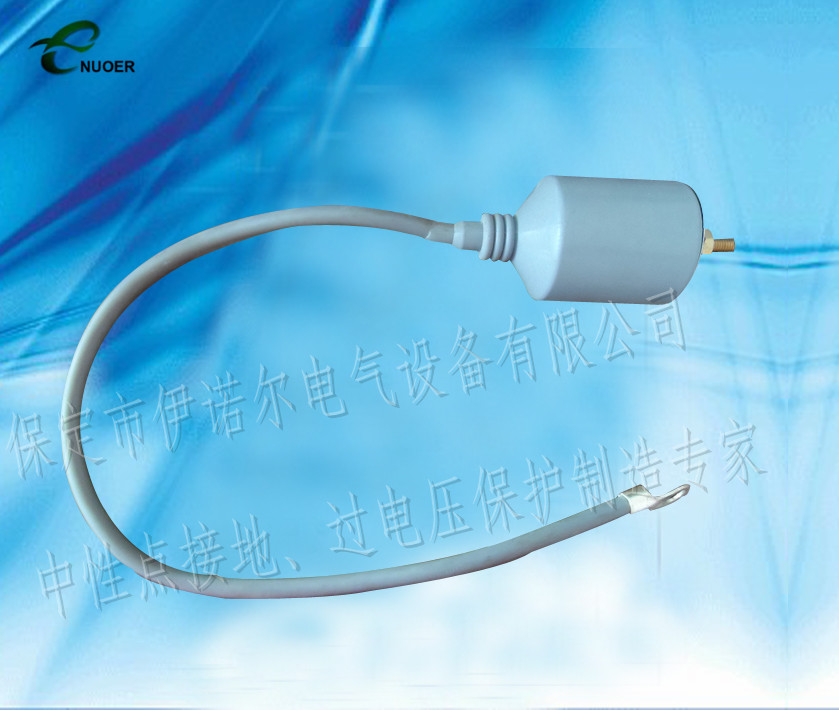

保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的特點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化及化學穩定性、憎水性、密封性。

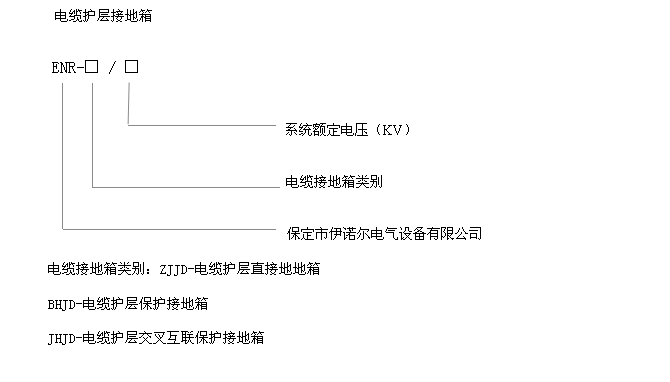

三、型號說明

四、使用須知

1、電纜接地箱是保護電纜護層的專用裝置，避免雷擊及感應過電壓對電纜護層的危害。

2、電纜接地箱安裝于電纜護層與地之間。連接導線的絕緣水平不應低于所保護電纜外護層絕緣水平，且連接回路應盡可能短。裝置須可靠接地。

3、本產品不能長期吸收超出耐受能力的工頻過電壓，具體型號產品的工頻耐受能力詳詢公司客服人員。

4、作為可選項，本品可增設動作計數器。用戶可根據需要選用，在訂貨時指明。

5、產品安裝時，先打開電纜護層保護箱的蓋子，將連接電纜金屬護套的引接線及接地線穿入電纜護層保護箱的進線管內，壓接接線端子,套好熱縮管，用螺栓連接接線端子；然后繞包橡膠自粘帶，加熱收縮熱縮管，使接地箱的進線口與進線電纜處密封可靠；最后，蓋上接地箱蓋子，用螺釘擰緊密封。

6、接地箱外形與安裝尺寸以實際貨物為準。

7、保護接地箱和交叉互聯接地箱投入運行1年之后，應對保護器做預防性試驗，實驗項目有：

（1）直流1mA電壓測量：

在保護器兩端施加直流電壓（直流電壓的脈動不大于±1.5%），待流過保護器電流穩定于1mA后，讀出電壓數值，此值不得小于表一中規定的直流參考電壓值；

（2）絕緣電阻試驗：

用2500伏搖表檢測保護器的絕緣電阻。其絕緣電阻值不作規定，但每次所測結果應相互接近，不應有短路，接觸不良或短路現象。

五、訂貨須知

訂購電纜護層保護器時請告知電纜的額定電壓等級，或具體性能參數要求及訂貨數量；

訂購電纜護層及接地箱的類型、交貨時間；如用戶有特殊要求應在訂貨時提出。

        如需詳細產品資料請咨詢伊諾爾電氣客服0312-3265117
