一、適用范圍
    ENR-JX1-1、JX1-2、JX1-3型系列火花間隙用于交流單相50HZ、27.5kV、電氣化鐵道接觸網的接地系統中。

二、使用條件
a．環境溫度：-40℃~+40℃；
b．海拔≤4000m；
c．濕度≤95% 相對濕度（40℃時）；
d．可使用于沿海地區、鐵路沿線。

三、結構與動作原理

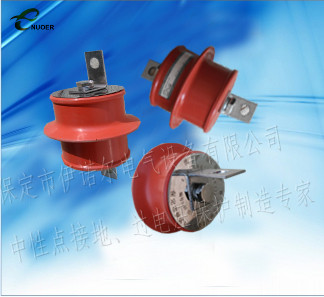

    本間隙主要由石墨內外環形電極組成，內外電極固定在絕緣材料壓制的底板上。在間隙外面用鐵外殼罩上。固定班下面接有中間接線板及側接線板，在側接線板上串有計數器，用于記錄間隙的動作次數。
   當接觸網絕緣子發生故障時，間隙兩端電壓超過間隙的擊穿電壓值時，石墨內電極和石墨外電極發生擊穿，電流流過中間與側接線板，形成系統短路，以便主開關切斷電源，當短路清楚后，間隙恢復正常。

四、檢查、安裝、維護

4.1檢查
a．用戶收到產品時，應立即檢查包裝箱是否完整，如果發生包裝箱損壞，應拆箱檢查其產品是否損壞。如果產品為損壞，可以恢復包裝以貯存或者使用；
b．包裝箱內應該有該產品的出廠檢查、試驗記錄、合格證、安裝使用說明書；
c．安裝前應檢查所有固定螺釘，紅色封漆是否變動或者損壞；若有異常應暫不安裝，通知廠家處理；
d．附件圖有三支M8×15螺釘，彈簧墊圈，銅墊圈裝上中間接線板，有兩只M8×15螺釘，彈簧墊圈，銅墊圈裝上側接線板，然后再用三支M8×20螺釘和一支M12×35螺釘、螺母、彈簧墊圈鐵墊圈固定好計數器；
e．安裝前應用萬用表或者500V搖表對火花間隙進行檢查，間隙兩端應為絕緣狀態（所施加的電壓對JX1-1、JX1-2、型不能超過工頻300V的峰值，對JX1-3型不能超過工頻800V的峰值）如果間隙為短路狀態，說明石墨電極松動，需要重新調整，由于該間隙調整好，并需要專用設備，建議用戶不要自己調整，可通知廠家調整。
4.2檢查
a．用二支M12螺釘、螺母、彈簧墊圈、鐵墊圈安裝在支架上，要求水平安裝，傾斜不要超過5°；
b．現場運輸和過程中。不允許敲到和碰撞火花間隙，以免震壞石墨電極和影響間隙距離；
c．要求火花間隙中間接線板引到接觸網的母線長度在小于500mm處，必須要有一個穩定牢靠的固定點。
4.3維修
a．該花火間隙在正常使用中一般不需要維修，必要時按5● 1● e條進行檢查；
b．當計數器記錄達5次時，需要更換火花間隙。
4.4保修期為2年（從交貨時開始）
注：1、所有涂有紅色封漆的螺栓不允許拆動，如發現拆動過廠家不負責保修；
2、可用ENR-JX1-2代替ENR-JX1-1。
